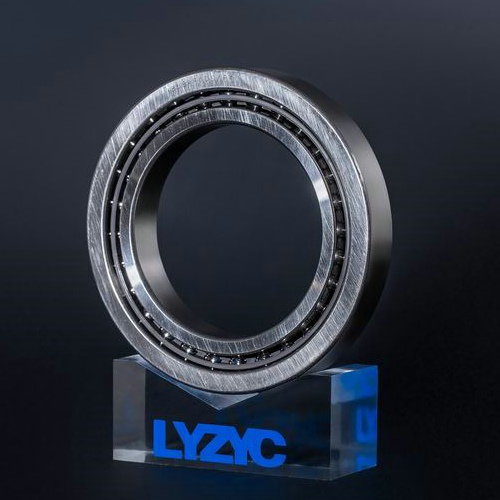

推力角接觸球軸承的基本結構和工作原理深度解析

推力角接觸球軸承作為精密機械系統中的關鍵部件，巧妙地將軸向推力承載與角接觸特性融為一體，展現出非凡的設計智慧。推力角接觸球軸承廠家洛陽眾悅精密軸承將深入剖析其基本結構組成，揭示其工作原理，并探討其在高精度應用中的關鍵技術特點，為機械設計師和設備工程師提供全方面的技術參考。

1 推力角接觸球軸承的概述與設計哲學

推力角接觸球軸承是一種專為承受主要軸向載荷以及一定徑向載荷而優化的精密軸承。與傳統推力軸承只能承受純軸向載荷不同，推力角接觸球軸承通過特殊的結構設計，實現了軸向和徑向聯合載荷的有效承擔，成為高精度機械系統中的核心傳動元件。

這種軸承的設計哲學源于對現代機械裝備日益苛刻的性能需求的回應。隨著機床主軸轉速不斷提高、工業機器人運動精度要求不斷提升，傳統單一功能的軸承已難以滿足復雜工況下的綜合性能要求。推力角接觸球軸承應運而生，它采用大接觸角設計（通常為45°或60°），使得軸承在承受軸向載荷的同時，能夠分解部分徑向載荷，實現載荷的多元化承擔。

從分類角度看，推力角接觸球軸承主要分為單向和雙向兩大類型。單向推力角接觸球軸承只能承受一個方向的軸向載荷，通常由外圈、內圈、球和窗式保持架組成。而雙向推力角接觸球軸承則由兩個座圈、一個隔圈、一個座圈和球與實體黃銅保持架組件構成，可承受雙向軸向載荷。這種結構性差異決定了它們不同的應用場景和性能特點。

推力角接觸球軸承的核心價值在于其將高軸向剛度、高精度與高速能力融于一體。與尺寸相同的傳統推力球軸承相比，推力角接觸球軸承所允許的極限轉速顯著提高，同時還能提供精確的軸向定位能力。這一特性使得它在機床主軸、旋轉工作臺、工業機器人等高端裝備中成為不可替代的關鍵零部件。

推力角接觸球軸承的制造公差控制極為嚴格，其公差等級通常符合SP或UP超精密等級，尺寸和幾何公差控制在高精度機械所需的微觀尺度內。這種精密制造確保了軸承在高速運轉時的穩定性和可靠性，為整個機械系統提供了堅實的性能基礎。

2 結構精細解剖：組件如何協同工作

推力角接觸球軸承的性能優勢根植于其精巧的結構設計。每個組件的精確造型和相互配合，共同決定了軸承的整體性能表現。深入了解這些組件的結構特征和功能，是掌握推力角接觸球軸承技術的關鍵。

? 套圈與滾道：載荷傳遞的基石：推力角接觸球軸承的核心組件包括軸圈（與軸頸配合）、座圈（與軸承座配合）以及精密的滾道結構。在單向推力角接觸球軸承中，通常采用不可分離設計，包含外圈、內圈以及精磨的滾道面。而雙向推力角接觸球軸承為可分離型設計，包含兩個實體軸圈、一個隔圈、一個座圈和球與保持架組件。這些套圈采用高碳鉻軸承鋼制造，經過適當?shù)臒崽幚砉に嚕ㄈ绱慊鸷突鼗穑┮垣@得高硬度和耐磨性。滾道面的幾何精度極為關鍵，其形狀精度和表面粗糙度直接影響軸承的噪聲、振動和壽命。值得一提的是，先進設計的套圈在滾道和擋肩間的過渡半徑經過特殊磨削加工，能降低邊緣應力約30%，使軸承更能承受重軸向載荷和偶爾的過載。

? 滾動體與保持架：運動轉換的核心：滾動體（鋼球）是軸承中的核心傳動元件，其直徑、數量和排列方式直接決定軸承的載荷能力。推力角接觸球軸承采用級精度鋼球，其直徑公差控制在亞微米級別，確保載荷均勻分布。保持架的作用則至關重要，它將一組滾動體等距離隔開，引導滾動體在正確的軌道上作圓滑的滾動，改善軸承內部載荷分配和潤滑性能。推力角接觸球軸承的保持架材質多樣，包括鋼板沖壓保持架、車制鋼制保持架、黃銅實體保持架以及玻璃纖維增強尼龍66等工程塑料保持架。其中，實體黃銅保持架（后綴為M）因其高強度、自潤滑性能和耐高溫特性，在高速高溫環境下表現優異。而PA66工程塑料保持架則因其重量輕，有助于小化離心力，特別適應高加減速工況。

? 預緊隔圈與潤滑結構：精度與壽命的保障：在雙向推力角接觸球軸承中，預緊隔圈是調整軸承性能的關鍵部件。通過精確控制兩個軸圈之間隔圈的厚度，可以調整軸承的游隙或預緊量，從而優化軸承的剛度和精度。這種預緊機制使得軸承在安裝時能夠獲得理想的接觸狀態，避免因輕微磨損導致的性能下降。潤滑系統同樣不可或缺，推力角接觸球軸承通常設計有潤滑油槽和潤滑油孔，位于座圈中間，確保潤滑劑能有效分布到接觸區域。由于離心力效應，這類軸承所需的潤滑油比相鄰圓柱滾子軸承多得多，因此在設計時必須保證潤滑油流出推力角接觸球軸承時不能進入相鄰圓柱滾子軸系，避免潤滑不良導致的失效。

? 密封設計：抵御外界侵害的屏障：推力角接觸球軸承的密封系統根據應用需求多樣化設計。一些軸承采用接觸式密封（后綴為RS），密封唇與內圈擋邊徑向接觸，密封效果較好，但摩擦阻力較大，極限轉速較低；而非接觸式密封（后綴為RZ）的極限轉速與基本型軸承相同，摩擦阻力小。這些密封結構可有效防止污染物侵入和潤滑劑泄漏，顯著延長軸承的使用壽命。

通過對推力角接觸球軸承結構的精細解剖，我們可以看出每一個組件都經過精心設計和制造，各司其職又協同工作，共同確保了軸承的高性能表現。這種結構上的精巧安排正是推力角接觸球軸承能夠滿足高要求機械應用的根本原因。

3 工作原理深入解析：從靜態到動態的力學行為

推力角接觸球軸承的工作原理涉及復雜的力學行為，從靜態負載分配到高速旋轉下的動態響應，每一個環節都體現了精密機械設計的智慧。深入了解這些原理，有助于工程師更好地選擇和運用此類軸承，發揮其大效能。

? 載荷傳遞機制：軸向與徑向的巧妙平衡：推力角接觸球軸承的核心功能在于其獨特的載荷傳遞機制。當軸向載荷作用于軸承時，通過軸圈傳遞至鋼球，再由鋼球傳遞至座圈。由于接觸角的存在（通常為45°或60°），載荷沿接觸點的法線方向傳遞，產生一個垂直于接觸點的法向力。這一法向力可分解為軸向分力和徑向分力，軸向分力抵消外部軸向載荷，而徑向分力則構成軸承承受徑向載荷的基礎。接觸角的大小直接影響軸承的載荷承受特性：接觸角越大，軸向載荷能力越強，徑向載荷能力相對減弱；反之，接觸角越小，徑向載荷能力相對增強。這種力學特性使得推力角接觸球軸承特別適用于承受以軸向載荷為主，又有一定徑向載荷的聯合載荷的應用場合。

? 接觸角的核心作用：力學行為的決定因素：接觸角是推力角接觸球軸承工作原理的關鍵參數，它決定了載荷在軸承內部的傳遞路徑和分布特性。在無載荷狀態下，接觸角由滾道的幾何形狀決定；而在負載狀態下，接觸角會隨載荷大小發生變化。這種變化雖微小，但對軸承的性能影響顯著。推力角接觸球軸承的接觸角設計，減少了滾珠與滾道的接觸面積，優化了高速運轉能力，減少摩擦和熱量產生。當軸承承受純軸向載荷時，各鋼球受力相對均勻；但當存在徑向載荷或力矩載荷時，各鋼球之間的受力分布變得不均勻，部分鋼球負荷加重，另一部分則減輕。這種不均勻分布是軸承壽命計算的重要考量因素。

? 預緊力的影響：剛度與精度的平衡藝術：預緊技術是推力角接觸球軸承應用中的精髓。通過施加適當?shù)念A(yù)緊力，可以消除軸承內部的初始游隙，提高支承系統的剛度和旋轉精度。預緊力的大小需精心設計：過小的預緊力無法有效提高剛度，可能導致軸系振動；過大的預緊力則會增加摩擦發熱，降低軸承壽命。在實踐中，預緊的大小取決于兩個軸圈之間的隔圈厚度。這種預緊機制使得推力角接觸球軸承能夠?qū)崿F(xiàn)高剛性、軸向預緊的超精密定位，特別適合機床主軸等對精度和剛度要求極高的應用場景。

? 高速動態特性：離心力與陀螺力矩的挑戰：在高速運轉條件下，推力角接觸球軸承面臨離心力和陀螺力矩的挑戰。隨著轉速升高，鋼球受到的離心力增大，使其有向外圈滾道偏離的趨勢，導致鋼球與滾道間的接觸應力分布發生變化。同時，高速旋轉的鋼球會產生顯著的陀螺力矩，試圖改變鋼球的旋轉軸線方向。為抑制這些不利影響，推力角接觸球軸承采用輕量化保持架和優化的滾道控制。玻璃纖維增強型PA66保持架因其重量輕，可將離心力小化，能適應高的加、減速。此外，潤滑劑的合理選擇與供應也至關重要，它不僅能減少摩擦磨損，還能幫助散熱，確保軸承在高溫高速條件下的穩定運行。

推力角接觸球軸承的工作原理體現了精密機械工程的精髓，每一個組件的設計都經過精心計算和實驗驗證，確保軸承在各種復雜工況下都能表現出好的性能。了解這些原理，有助于我們?cè)趯?shí)際應用中充分發揮推力角接觸球軸承的技術優勢，滿足現代機械裝備對高精度、高速度、高可靠性的追求。

4 應用藝術：如何根據場景發揮軸承大效能

推力角接觸球軸承的性能優勢終體現在其實際應用中。不同的應用場景對軸承提出了各異的需求，如何根據具體工況選擇合適的軸承類型、配置和安裝方式，是一門深厚的應用藝術。通過了解推力角接觸球軸承在不同領域的典型應用，我們可以更好地掌握這門藝術，發揮軸承的大效能。

? 機床主軸：高精度與高剛度的融合：機床主軸是推力角接觸球軸承的典型應用場景，對軸承的精度、剛度和轉速性能提出了極高要求。在此類應用中，雙向推力角接觸球軸承常與只承受徑向力的圓錐孔雙列圓柱滾子軸承組合使用。這種組合設計使得主軸能夠同時承受強大的軸向切削力和徑向力，確保加工精度穩定。機床主軸用的推力角接觸球軸承通常采用超精密公差等級（SP或UP級），以保證主軸端跳和徑跳控制在微米級以內。預緊力的精確控制尤為關鍵，適當?shù)念A(yù)緊不僅可以提高主軸剛度，還能抑制高速運轉下的振動，確保工件表面加工質量。優秀的機床主軸設計會綜合考慮熱變形因素，通過潤滑系統的優化設計控制軸承溫升，避免熱變形對加工精度的影響。

? 工業機器人：精度、剛度與輕量化的平衡：工業機器人關節需要軸承在有限的空間內提供高承載能力和精確運動控制，推力角接觸球軸承成為理想選擇。在機器人減速器、關節等部位，推力角接觸球軸承能夠同時承受軸向力、徑向力和傾覆力矩，滿足機器人多方面運動的需求。機器人應用特別強調軸承的輕量化和高剛度，推力角接觸球軸承通過優化的截面設計和材料選擇，實現了這一平衡。在協作機器人中，對運動平滑性和低噪聲的要求更高，軸承的精度和保持架設計顯得尤為重要。先進的推力角接觸球軸承采用低噪聲保持架設計和優化潤滑方案，確保機器人運行平穩安靜。

? 精密旋轉工作臺：軸向精度與動態響應的追求：精密旋轉工作臺是推力角接觸球軸承展現其精度優勢的又一重要領域。在這類應用中，軸承需提供精確的軸向定位，同時承受工作臺自重和切削力產生的復合載荷。推力角接觸球軸承的高軸向剛度和精確的運動精度，使其成為精密旋轉工作臺的理想選擇。針對高精度旋轉工作臺的應用特點，軸承的精度穩定性和長期可靠性是關鍵考量因素。精密旋轉工作臺常用的雙向推力角接觸球軸承采用特殊的滾道設計和材料處理工藝，確保在長期使用后仍能保持初始精度。一些高端產品還采用特殊的鋼材和熱處理工藝，提高軸承的抗磨損和抗疲勞性能，延長設備的使用壽命。

? 特種設備與特殊環境：應對極端與復雜工況：除了常規工業應用，推力角接觸球軸承在特種設備和特殊環境中也展現出好的性能。在航空航天領域，軸承需在極端溫度、高真空或特殊介質中工作，推力角接觸球軸承采用特種材料（如高溫鋼、不銹鋼）和特殊潤滑方案，滿足嚴苛環境要求。在風電領域，大型推力角接觸球軸承用于偏航和變槳系統，承受巨大的軸向載荷和沖擊振動，其設計要點在于可靠性維護和長壽命。而在醫療設備中，推力角接觸球軸承則滿足了對低噪聲、無污染和精密傳動的特殊需求，通過食品級潤滑脂和特殊表面處理，確保設備符合醫療標準。

推力角接觸球軸承的應用藝術不僅在于選擇合適的產品，更在于根據具體應用場景進行系統化的匹配設計。從軸承游隙的選擇到預緊力的調整，從潤滑方案的確定到安裝精度的控制，每一個環節都影響著軸承的終性能。優秀的應用工程師會綜合考慮所有這些因素，使推力角接觸球軸承在特定應用中發揮出性能，滿足設備的高可靠性、長壽命和低維護需求。

推力角接觸球軸承作為精密機械領域的關鍵部件，其技術發展永無止境。隨著工業進步，未來推力角接觸球軸承將向著更高精度、更高速度、更智能化的方向發展。新材料如陶瓷混合軸承（陶瓷球與鋼套圈組合）的應用將進一步提升軸承的高速性能和壽命；智能軸承集成傳感器實時監測運行狀態，實現預測性維護，這些都是推力角接觸球軸承的重要發展趨勢。

對設計工程師而言，深入理解推力角接觸球軸承的結構與原理，掌握其應用技巧，不僅能優化現有設備性能，更為創新機械設計開辟了可能性。推力角接觸球軸承的技術魅力在于，它將簡單的機械元件轉化為精密系統的核心，通過科學與工程的結合，支撐著現代工業的持續進步。
